绘制Upset 图

Upset 图(Upset Plot)是一种用于可视化集合间交集的图表,是传统维恩图的替代方法,特别适用于集合个数多或交集关系复杂的场景。它通过柱状图、点图和辅助条形图来直观展示集合交集的大小及分布。

Upset 图(Upset Plot)是一种用于可视化集合间交集的图表,是传统维恩图的替代方法,特别适用于集合个数多或交集关系复杂的场景。它通过柱状图、点图和辅助条形图来直观展示集合交集的大小及分布。



1.Upset 图的结构

主交集柱状图:显示每种交集的大小。

            • X 轴:表示集合交集组合。

  • Y 轴:表示对应交集的大小(元素数量)。

集合连接点图:在柱状图下方显示交集涉及的集合。

  • 用点连接线标识参与交集的集合。

  • 点表示集合是否参与特定交集。

集合条形图(可选):在侧面显示每个集合的总大小。

2.Upset 图的优点

  1. 能清晰地展示多达几十个集合之间复杂的交集关系。

  2. 比维恩图更高效,避免因集合过多导致图表混乱。

  3. 提供交集大小的定量信息,而维恩图通常只能粗略估计。

3.UpSetR包绘图

准备的数据文件格式如下:

all_deg_id  CK_vs_A  CK_vs_B  CK_vs_C  CK_vs_D  CK_vs_E
ENSRNA049471043  1  1  0  0  1
ENSRNA049471090  1  0  0  0  0
ENSRNA049471102  1  1  0  0  0
ENSRNA049471535  1  0  1  1  0
ENSRNA049473455  1  0  0  0  0
ENSRNA049475677  1  1  0  0  0
ENSRNA049476201  1  0  1  1  1


第一列为基因ID,后面每一列是不同的集合,集合中有此基因为1,没有便为0

下载需要的包:

# 1.安装CRAN来源常用包
#设置镜像,
local({r <- getOption("repos")
r["CRAN"] <- "http://mirrors.tuna.tsinghua.edu.cn/CRAN/"
options(repos=r)})

# 依赖包列表:自动加载并安装
package_list <- c("ggplot2","UpSetR","devtools")

# 判断R包加载是否成功来决定是否安装后再加载
for(p in package_list){
if(!suppressWarnings(suppressMessages(require(p, character.only = TRUE, quietly = TRUE, warn.conflicts = FALSE)))){
install.packages(p, warn.conflicts = FALSE)
suppressWarnings(suppressMessages(library(p, character.only = TRUE, quietly = TRUE, warn.conflicts = FALSE)))
}}


读入数据:

#读入文件
mydata<-read.table("Venn.txt",header=T,fill=T,check.names=FALSE,row.names = 1,na.strings="")
head(mydata)


过滤基因:

#去掉都不存的基因
mydata <- mydata[rowSums(mydata) != 0, ]


绘图:



upset(mydata,
nsets = 10#可视化数据集数量
nintersects= 60#显示前多少个交集
main.bar.color = '#6778AE'#柱状图颜色
matrix.color="black"#集合点的颜色

#sets.bar.color= "#F3B1A0"#条形图条形的颜色

sets.bar.color= c(brewer.pal(5,"Set3")), #颜色数量需与集合数量一致

set_size.show = F#是否在条形图上显示集合大小
shade.color = "#53A85F",#矩阵点图阴影的颜色
mb.ratio = c(0.50.5), #矩阵图与主柱图之比
queries = list(list(query = intersects, #着重展示的交集
params = list("CK_vs_A","CK_vs_B"),
active = T,color="#B53E2B"),
list(query = intersects,
params = list("CK_vs_A"),
active = T,color="#B53E2B")
)
)

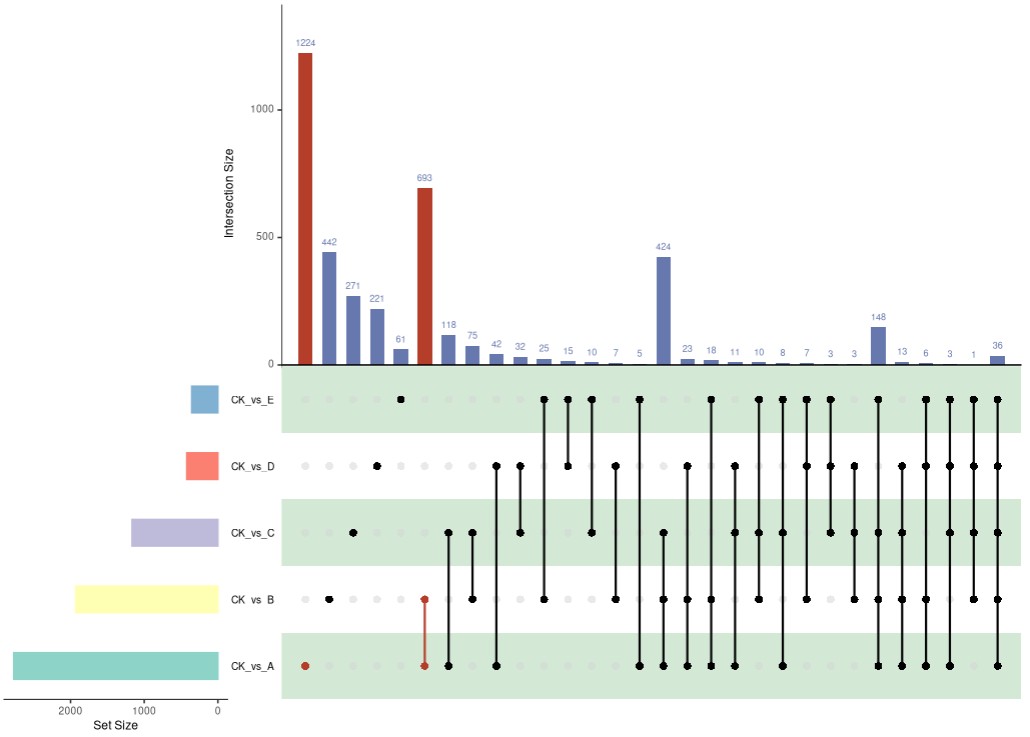

绘图如下:
