利用MeV绘制热图,方法可参考: https://www.omicsclass.com/article/263

其中对热图颜色模式进行修改主要在Display中完成,具体可以通过Display-->Color Scheme 进行(见下图):


Green-Black-Red 是常规红绿黑热图颜色设置

Blue-Black-Yellow 黄黑蓝设置

Rainbow 彩虹色

Custom Color 是用户自行设定颜色

这里简单介绍如何自行设定颜色:


点击Custom Color Scheme进入设置界面:


1、此区域选定渐变类型 double 类型有中间过渡色,single 类型仅没有过度色,这里取double

2、此区域渐变色选定设置:

Select Low End color 设定低数值对应的颜色,选定之后进入3确定颜色模式,以图片中样本(S)为例,对应的颜色选框为4区域的类型,在4中点击要选定的颜色,譬如选定蓝色;

Select High End color 设定高数值对应的颜色,选定之后进入3确定颜色模式,以图片中样本(S)为例,对应的颜色选框为4区域的类型,在4中点击要选定的颜色,譬如选定红色;

确定是否黑色作为中间过渡色,选择是否勾选区域2中的Use Black as Neutral Color,此处决定不选择。

点击Apply Color Scheme 完成颜色修改 可获得下图:

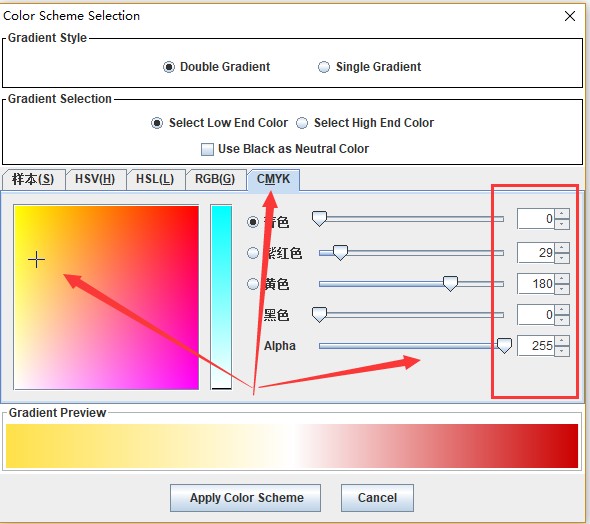

其他颜色模式,即3区域类型不同,具体4区域设定有小区别,譬如CMYK是通过设定具体的颜色数值或者点击颜色区来确定颜色
