做韦恩图?自己搞定!

韦恩图又称文氏图,是科研文章中最常见的图,可以用来表示多个数据集之间的大致关系。小编来介绍几种常用在线绘制韦恩图的工具,简单易学!

韦恩图又称文氏图,是科研文章中最常见的图,可以用来表示多个数据集之间的关系。当然也可以进行集合运算。绘制韦恩图的工具有很多,在此,小编简单介绍几种在线绘制韦恩图的工具

1. Venny 2.1

软件地址:http://bioinfogp.cnb.csic.es/tools/venny/index.html

Venny 2.1可以绘制4维及以下的韦恩图,用法如下图所示:


首先在左侧四个方框中输入各组数据,其上方可修改组合名称,软件会计算各组数据的重叠,并绘制圆圈大小相同的维恩图。在右侧的上方可以对图片进行简单修改,例如文字大小、线条粗细以及颜色等。点击每个区域的数字,在左侧下方可以显示该区域的基因列表。右键鼠标选择“图片另存为”可以保存图片,格式为PNG。

2. Draw Venn Diagram

软件地址:http://bioinformatics.psb.ugent.be/webtools/Venn/

Draw Venn Diagram 能够绘制多维韦恩图,用法如下图所示:


左侧输入数据,这里既可以导入文件,也可以直接输入组合的列表,如果输入框不够,可以点击"Add"添加新的输入框。右侧可填写对应组合的名称。以输入列表为例,点击提交,短暂等待后可得到结果文件。如下:

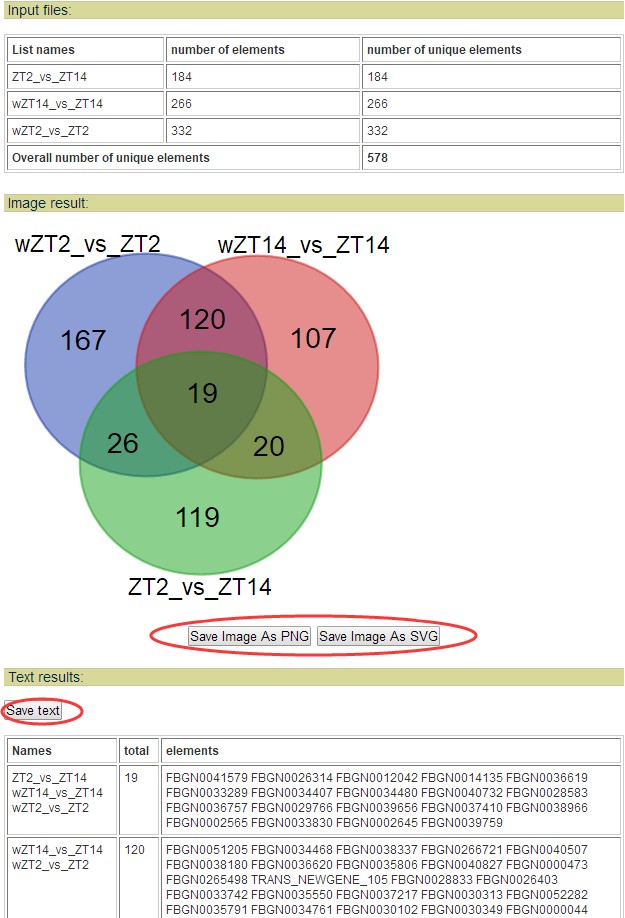

首先是输入数据的统计情况,之后是得到的维恩图,有两种格式(PNG和SVG)可以下载,最后是各区域的基因列表,此文件可以导出。

3. BioVenn

软件地址:http://www.biovenn.nl/index.php

BioVenn只能绘制3维及以下的韦恩图,不过圆圈的大小可以随数据集大小而变化,并且对图片的编辑选项也更多,更能映射到Ensembl gene ID,用法如下图所示:


左侧上方的几个输入框是图片标题、副标题和3个数据集名称的输入地方,后面可以选择对应文字的字体、大小和颜色。还有是否显示数字可供选择。中间彩色的是输入各组数据的位置,同样有两种输入方法,最后可以修改圆圈的填充色。紧挨着下方红框选项可以将Affymetrix或EntrezGene IDs  映射为Ensembl Gene IDs。再下方的红框选择生成哪种格式的图片,在SVG格式下,图片中所有文字都是可以直接拖拽的(系统生成的图片文字位置可能会不太合适,我们可以自己调整一下)。生成图片后会在最下方显示统计的数据,点击数字会显示基因列表。

好了,今天小编就先给大家介绍这三款简单易用的韦恩图绘图工具,希望对您的科研能有所帮助!祝您工作生活顺心快乐!
